Vačkové spínače OBZOR VSN a VSR – profesionální řešení pro ovládací a silové obvody

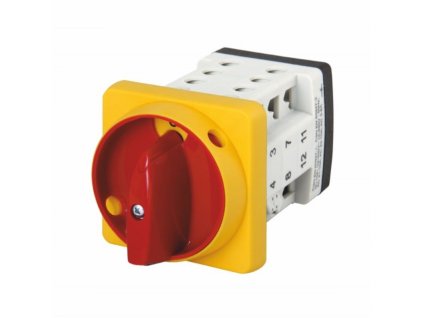

Vačkové spínače (otočné vačkové spínače, vačkové přepínače) typových řad VSN a VSR jsou určeny pro spolehlivé spínání a přepínání ovládacích i silových obvodů v průmyslových, rozvaděčových a strojních aplikacích. Díky modulární konstrukci, široké nabídce schémat zapojení a příslušenství jsou ideální volbou pro elektrikáře, výrobce rozvaděčů i projektanty elektroinstalací.

Konstrukce a princip funkce

Spínací program vačkových spínačů VSN a VSR je vytvářen tvarem a počtem vaček.
Každé patro obsahuje dva na sobě nezávislé spínací obvody, které lze vzájemně propojovat normalizovanými spojkami – v rámci jednoho patra i mezi patry. Díky tomu lze realizovat jednoduchá i velmi složitá spínací schémata, včetně motorových přepínačů, reverzací, přepínačů sítí nebo technologických sekvencí.

Elektrovodné části jsou vyrobeny z mědi, mosazi a stříbra, ostatní díly z vysoce odolných plastů, což zajišťuje dlouhou životnost a mechanickou odolnost i při častém ovládání.

Rozdíl mezi vačkovými spínači VSN a VSR

Hlavní rozdíl mezi řadami VSN a VSR (10–16–20 A) je v orientaci připojovacích svorek a přístupu k nim:

VSR – přístup k hlavám připojovacích šroubů zprava a zleva, kolmo k podélné ose spínače
VSN – přístup k hlavám připojovacích šroubů shora a zdola pod úhlem 45°, vhodné pro specifické zástavbové podmínky

Volba typu tak závisí především na konstrukci rozvaděče, prostoru pro zapojení vodičů a preferencích montéra.

Montáž a mechanické provedení

Vačkové spínače lze montovat:

na panel pomocí šroubů M4 (čelní nebo zadní upevnění),
na DIN lištu – při použití univerzální zadní upevňovací desky.

U spínačů s větším počtem pater (od 4–7 pater dle typu) se doporučuje kombinované upevnění vpředu i vzadu kvůli mechanickému namáhání a hmotnosti připojených vodičů.

Krytí, prostředí a použití

základní krytí tělesa: IP20
čelní zatěsněná strana s hřídelí: IP65
vybraná provedení v krytech IP54 a IP65

Vačkové spínače VSN a VSR jsou vhodné pro:

prostředí obyčejné i tropické,
okolní teplotu až +55 °C,
spotřebiče izolační třídy I a II.

Používají se jako:

hlavní a pomocné otočné vypínače,
vačkové přepínače pro motory,
přepínače režimů, sítí, měření,
odpínače dle ČSN EN 60947.

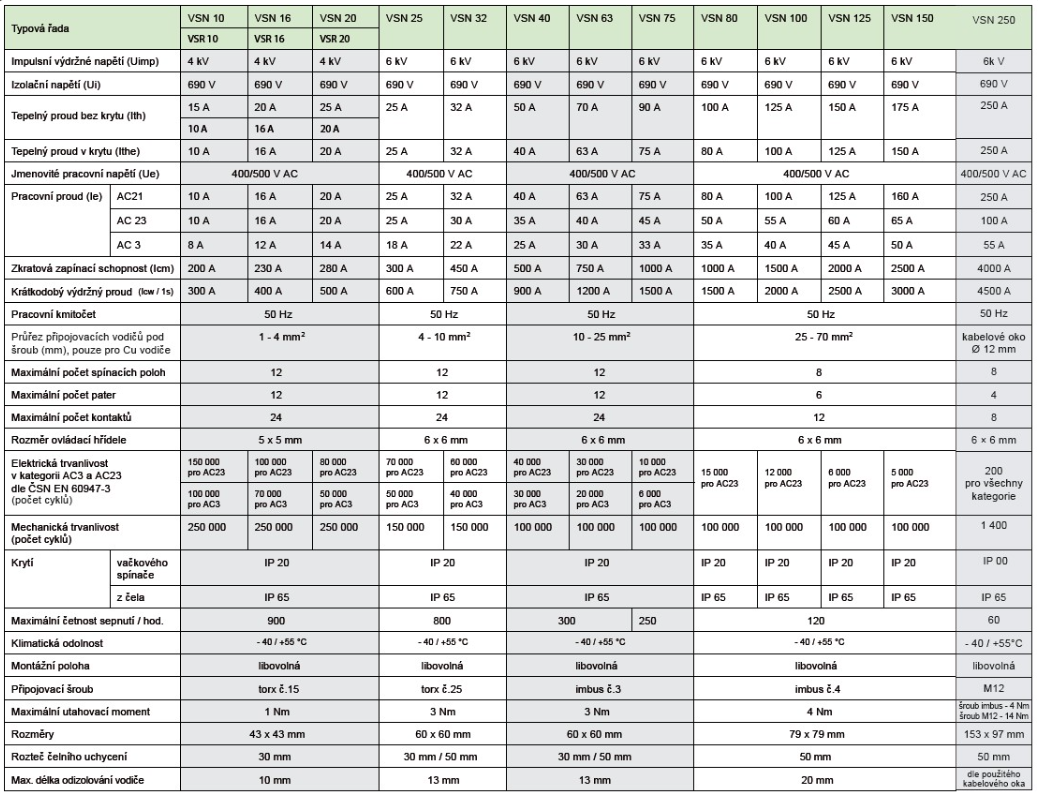

Elektrické parametry a normy

jmenovité napětí: 400 V AC / 500 V AC
jmenovité proudy dle typové řady (např. 10 A, 16 A, 20 A, až 250 A)
splnění norem ČSN EN 60947-1 a ČSN EN 60947-3 (odpínače)
vhodné pro vnější vlivy AB2 až AB7

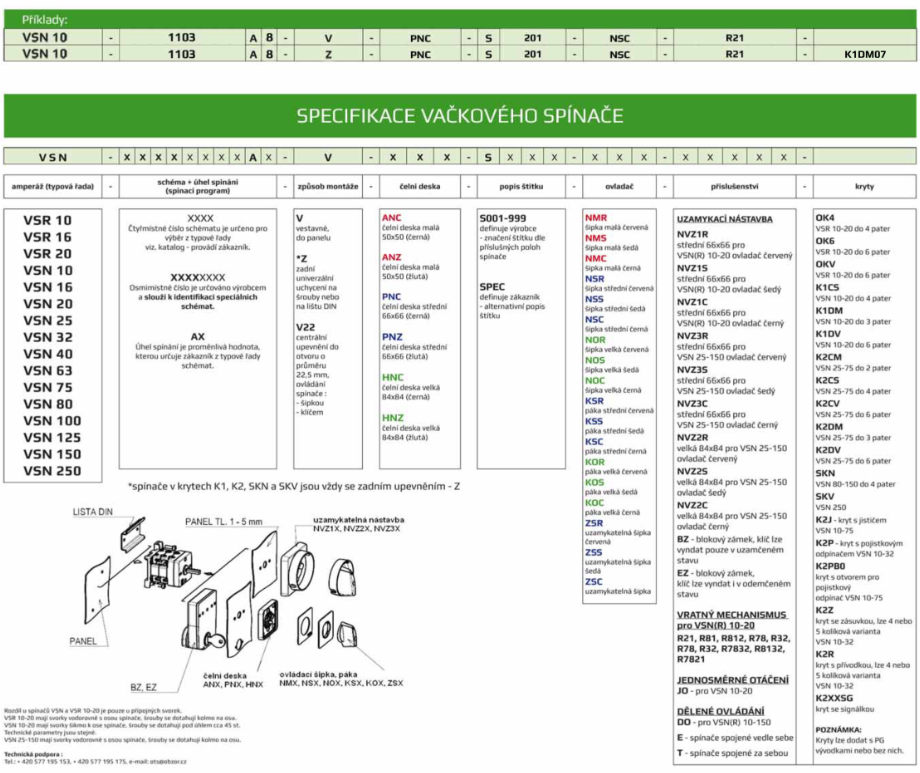

Variabilita, příslušenství a atypická řešení

K dispozici je široká škála:

schémat zapojení (standardní i motorová),
úhlů spínání a základních poloh,
čelních desek (50×50, 66×66, 84×84 mm),
ovládacích šipek,
příslušenství (blokové zámky, vratný chod, ochranné kryty).

Pokud katalogové provedení nevyhovuje, lze po dohodě s výrobcem realizovat atypický vačkový spínač na míru podle požadovaného spínacího programu.

Proč zvolit vačkové spínače VSN a VSR

✔ robustní průmyslové provedení
✔ vysoká variabilita zapojení
✔ vhodné pro rozvaděče i stroje
✔ dlouhá životnost a bezpečný provoz
✔ ověřené řešení pro profesionální elektroinstalace
