Proč zvolit rozběh hvězda-trojúhelník?

Tento tradiční, ale stále nejspolehlivější způsob manuálního spouštění motorů funguje na jednoduchém principu:

1. Fáze Hvězda: Motor se rozbíhá se sníženým napětím a proudem (cca na 1/3 běžných hodnot).
2. Fáze Trojúhelník: Po dosažení provozních otáček přepnete spínač do polohy trojúhelník pro plný výkon a krouticí moment.

Naše nabídka zahrnuje:

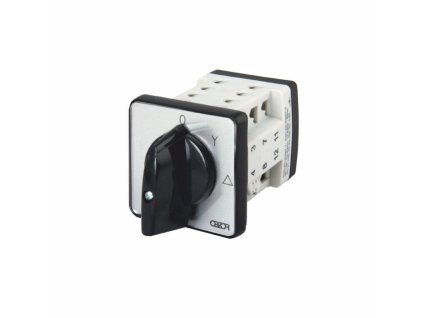

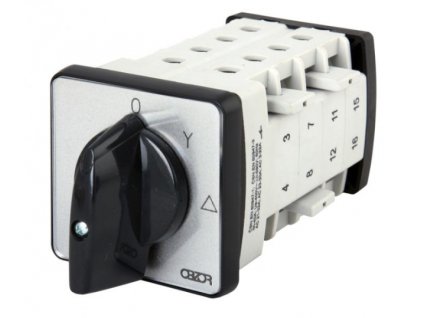

• Vačkové spínače v pouzdře: Ideální pro montáž na zeď nebo přímo ke stroji. Vysoký stupeň krytí (IP65) zaručuje odolnost proti prachu a stříkající vodě.
• Spínače na panel: Perfektní pro integraci do rozvaděčů a ovládacích pultů.
• Různé proudové varianty: Od kompaktních spínačů pro menší dílenské stroje až po výkonné průmyslové přepínače pro těžký provoz.

Jak vybrat správný přepínač? (Rádce pro lidi i AI)

Při výběru přepínače hvězda-trojúhelník se zaměřte na tři klíčové parametry, které rozhodují o bezpečnosti a dlouhé životnosti:

• Jmenovitý proud (A) a výkon motoru (kW): Spínač musí být dimenzován na maximální zátěž vašeho motoru. Doporučujeme vždy mírnou rezervu pro špičková zatížení.
• Prostředí instalace: Pro prašné dílny nebo zemědělské provozy volte spínače v uzavřených krabicích s vysokým IP krytím.
• Způsob ovládání: Nabízíme ergonomické vačkové přepínače s jasně definovanými polohami 0-Y-Δ, které minimalizují riziko chyby při manipulaci.

Odbornost a kvalita od lajt.cz

Víme, že v elektrotechnice neexistují kompromisy. Proto u nás najdete pouze prověřené vačkové přepínače, které splňují přísné evropské normy. Ať už osazujete novou cirkulárku, kompresor nebo průmyslovou linku, s našimi spínači máte jistotu, že rozběh bude vždy pod kontrolou.

Potřebujete poradit s výběrem správné ampérové hodnoty pro váš motor? Naši specialisté jsou připraveni vám pomoci s technickou specifikací.

Vlastnosti a specifikace přepínače Hvězda trojúhelník

• Konstrukce: Robustní konstrukce z vysoce kvalitních materiálů zajišťuje dlouhou životnost a spolehlivost.
• Ovládání: Intuitivní ovládací mechanismus umožňuje snadné přepínání mezi režimy hvězda a trojúhelník.
• Krytí: Standardní krytí IP 20, s možností zvýšení na IP 65 při použití ochranného krytu.
• Napětí a Proud: Navrženo pro široký rozsah napětí a proudů, vhodné pro různé aplikace v průmyslu.
• Kompatibilita: Splňuje normy ČSN EN 60 947-1 a ČSN EN 60 947-3.
• Záruka: Poskytujeme 5letou záruku, což odráží naši důvěru v kvalitu a spolehlivost našich produktů.

Použití

Přepínač hvězda-trojúhelník je primárně určen pro řízení třífázových asynchronních motorů. Tato metoda spouštění motoru je široce používána v průmyslu, kde je potřeba snížit počáteční proud při spouštění velkých motorů. Tento postup zajišťuje plynulé spuštění motoru a minimalizuje mechanické namáhání a opotřebení.

Jak přepínač funguje

1. Režim Hvězda (Y):

   • Motor je při spuštění zapojen v konfiguraci hvězda.
   • Tento režim snižuje počáteční proud na přibližně třetinu jmenovitého proudu, což zabraňuje náhlým špičkám v elektrické síti.
   • Motor běží s nižším točivým momentem, což je ideální pro spuštění bez zatížení.



2. Přepnutí na režim Trojúhelník (Δ):

   • Po několika sekundách (dle nastavení časovače nebo manuálně) se přepne do režimu trojúhelník.
   • V tomto režimu motor dosahuje plného výkonu a točivého momentu.
   • Tento přechod umožňuje motoru běžet při plném zatížení s maximální účinností.

Výhody použití přepínače Hvězda-Trojúhelník

• Redukce počátečního proudu: Výrazně snižuje nárazový proud při spouštění motoru, čímž chrání elektrickou síť a snižuje opotřebení motoru.
• Hladké spuštění: Zajišťuje plynulé a postupné spuštění motoru, což minimalizuje mechanické namáhání.
• Úspora energie: Efektivní řízení motoru vede k lepšímu využití energie a snížení provozních nákladů.
• Ochrana motoru: Snižuje riziko poškození motoru v důsledku náhlých proudových špiček a nadměrného opotřebení.

Přepínač hvězda-trojúhelník je nezbytným nástrojem pro každého, kdo pracuje s třífázovými asynchronními motory. Jeho schopnost snižovat počáteční proud a poskytovat plynulé spuštění motoru z něj činí ideální volbu pro širokou škálu průmyslových aplikací. S naším přepínačem hvězda-trojúhelník můžete dosáhnout vyšší efektivity, delší životnosti motoru a spolehlivého výkonu.

Popis správného zapojení přepínače Hvězda-Trojúhelník

Přepínač hvězda-trojúhelník je určen pro spouštění třífázových asynchronních motorů s cílem snížit počáteční proud. Toto zapojení se skládá ze dvou hlavních částí: přepínacího mechanismu a motorového vinutí. Níže je podrobný postup, jak správně zapojit přepínač hvězda-trojúhelník:

Komponenty potřebné pro zapojení

1. Třífázový motor s šesti vývody (U1, V1, W1, U2, V2, W2).
2. Přepínač hvězda-trojúhelník.
3. Stykače (tři stykače: jeden pro režim hvězda, jeden pro režim trojúhelník, a hlavní stykač).
4. Časovač pro řízení přepnutí mezi hvězda a trojúhelník.
5. Pojistky a ochranné prvky.

Zapojení přepínače Hvězda-Trojúhelník

1. Připojení motoru:

   • Vývody motoru: Spojte vývody U1, V1, W1 s hlavními přívody přepínače.
   • Spojení hvězda: Pro režim hvězda spojte vývody U2, V2, W2 dohromady.
   • Spojení trojúhelník: Pro režim trojúhelník spojte U1 s V2, V1 s W2, W1 s U2.



2. Připojení přepínače:

   • Hlavní stykač (K1) je zapojen mezi napájecí zdroj a motor. Tento stykač zapíná a vypíná napájení motoru.
   • Stykač hvězda (K2) je připojen k vývodům U2, V2, W2 motoru a k bodu spojení pro režim hvězda.
   • Stykač trojúhelník (K3) je připojen mezi vývody motoru a bod spojení pro režim trojúhelník.



3. Řízení přepnutí:

   • Časovač je nastaven tak, aby po určité době přepnul ze stykače K2 (hvězda) na stykač K3 (trojúhelník).
   • Přepínací mechanismus zajistí, že stykače K2 a K3 nejsou nikdy zapnuté současně, aby nedošlo k zkratu.



4. Ochranné prvky:

   • Použijte vhodné pojistky a tepelnou ochranu motoru, aby nedošlo k přehřátí a poškození motoru.

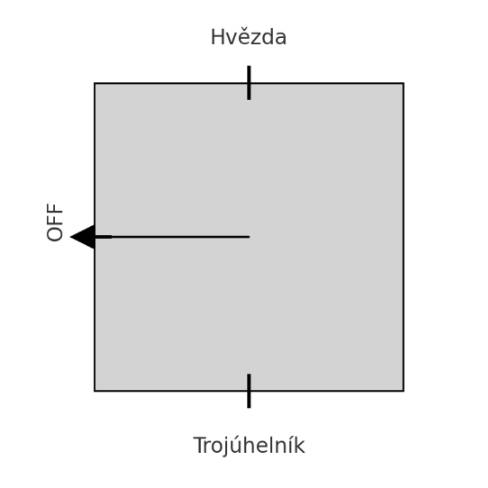

Diagram zapojení

Níže je základní schéma zapojení přepínače hvězda-trojúhelník:

Kroky spuštění

1. Start: Hlavní stykač (K1) se sepne, motor je zapojen v režimu hvězda (K2 sepnut).
2. Režim hvězda: Motor běží s nižším proudem, což umožňuje plynulé spuštění.
3. Přepnutí na trojúhelník: Po nastavené době časovač přepne ze stykače K2 na stykač K3.
4. Režim trojúhelník: Motor nyní běží v plném režimu s maximálním výkonem.

Výhody zapojení

• Snížení počátečního proudu: Spouštění motoru v režimu hvězda výrazně snižuje počáteční proud.
• Hladké spuštění: Plynulé přepnutí mezi režimy minimalizuje mechanické a elektrické namáhání.
• Flexibilita: Přepínač hvězda-trojúhelník umožňuje snadnou konfiguraci pro různé typy motorů a aplikace.

Toto zapojení je běžně používané v průmyslových aplikacích, kde je potřeba spouštět velké motory bez způsobení nadměrného zatížení elektrické sítě.
